電動葫蘆是一種輕小型的起重設備，它將減速機、電動機、鋼絲卷筒和行走小車連成一體，廣泛分布于武鋼一煉鋼分廠各個區間，經常用于合金物料的倒運及其大型設備的檢修。后發現這30余臺的電動葫蘆中，很多都存在一個相同的問題：斷火限位器失效。斷火限位器能有效避免起吊重物的沖頂及鋼繩反鉸，是電動葫蘆必不可少的安全裝置之一。

斷貨器的失效主要可以分為外部故障和內部故障，常見的外部故障是斷貨器與電葫蘆卷筒排繩器之間的連桿損壞，或是鋼繩排繩器直接被外力拉壞造成斷貨器失去安全限位的作用。斷貨器內部故障的主要表現為：因內部接觸點的燒損造成電機的缺相運行，嚴重時可燒損電動機。

外部問題分析

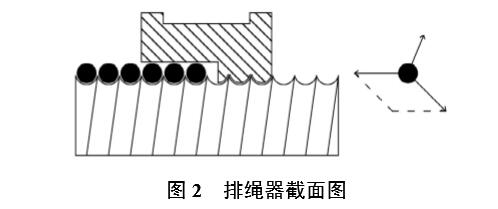

對于其外部故障主要是由于排繩器自身原因造成。如圖2所示，目前使用的鋼繩排繩器與鋼繩接觸面為平面。從力學的角度來分析：當卷筒運行時對排繩器產生推力或拉力，其鋼繩會對卷筒產生一個斜下的拉力；對排繩器產生向后的摩擦力，依據平行四邊形法則，鋼繩終將產生一個斜向上的合力，當電動葫蘆在負載的情況下運行時，由于負載重力的作用，會抵消其向上的合力，使鋼繩抱緊在卷筒上，不會出現松繩；當電葫蘆在負載的情況下運行時，由于負載重力的作用，會抵消其向上的合力，使鋼繩抱緊在卷筒上，不會出現松繩；當電動葫蘆空載運行時，由于鋼繩自身彈力及其向上合力的作用，就有可能出現松繩，嚴重時合力會直接作用在排繩器上，長時間可能導致排繩器變形失效。

內部問題分析：

斷火器的設計原理是直接控制電動葫蘆卷揚電機的一次回路。斷火器共7個接線點，具體連接方式如圖3所示。圖3中KMI與KM2為卷揚電機的方向接觸器用于控制電機的正反向運行；1,2,3,4為進線接點，5，6為出線接點，7為公用接點。當排繩器通過連桿對斷火器產生拉力作用時，1-5,2-6導通；當排繩器對斷火器產生推力力作用時，3-5,4-6導通。當卷揚掛鉤上升到預定的上限位或下限位時，斷火器則會斷開所導通的兩相一次回路，使電機停止工作，達到應有的保護作用。

從電流的角度來講，電機一次回路電流大，在斷火器接點斷開的瞬間會產生高壓電弧，時間一長容易出現接觸不良，使電機缺相運行，或是接點粘住，達不到安全限為的作用，嚴重時甚至燒毀卷揚電機。
