關于防爆電動葫蘆結構的主要特性是：

1、本系列產品是由數個課單獨拆開的部件所組成，使用、維護及檢修非常便利，并能縮短檢修周期。

2、其防爆電動葫蘆、防爆控制箱、控制按鈕都是單獨的隔爆結構。

3、零部件通用程度大，互換性強。

4、減速器采用標準模數圓柱齒輪，便于維修。

防爆電動葫蘆的主要組件構造特征：

1、減速器

a、減速器為三級圓柱齒輪減速器，齒輪及軸的材質選用優質合金鋼，并精工制造，全部裝以滾動軸承。

b、外殼為優質鑄鐵，加工中心加工，裝配嚴密，灰塵不易侵入。

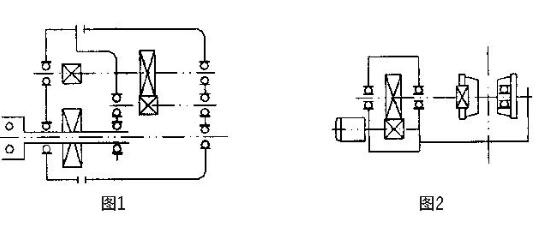

c、減速器齒輪參數見表2，傳動結構示意圖見圖1.

2、卷揚裝置

卷筒為周鐵或厚壁無縫鋼支撐，置于鋼制外殼內并以花鍵孔與減速器鏈接，另一端則以滾動軸承與電動機端蓋連接。外殼以鋼板卷制。鋼絲繩按照卷筒上螺紋槽纏繞，采用導繩器排繩，并通過停止塊驅動斷火限位開關，保證吊鉤到達上下極限位置時，及時切斷起升電動機電源；繩斷是喲紅壓繩板，通過螺栓固定于卷筒上，拆換鋼繩時，只須將導繩器拆除，無須拆除外殼，維修方便。

1、運行機構

a、防爆電動葫蘆的運行機構才喲紅電動小車，其減速器齒輪為優質鋼鍛制。并經熱處理，全部采用滾動軸承，在大起升高度時，運行機構與起升機構采用關節軸承鏈接，保證運行靈活，回轉半徑小，使用方便，壽命長，運行機構所適用的工資軌道應按BG706-88標準選擇。

b、運行機構的齒輪參數見表，傳動示意圖見圖2.

2、吊鉤

a、吊鉤采用優質碳素鋼制造，通過單列滾動推力軸承支撐在吊橫梁上能自由旋轉擺動。

b、0.5-5t采用單滑輪式吊鉤裝置，10T采用雙滑輪式吊鉤裝置，吊鉤尾部均采用卡板式結構，使之拆卸方便，其結構示意圖3、圖4.

c、當放標等級為dllcT4時，吊鉤鉤頭采用不銹鋼（或不銹鋼保護）

3、電源引入器

Genuine國家標準的GB3836-2000的有關規定，只能采用軟纜式電源引入器。絕對禁止采用易產生火花的裸露帶電金屬的翅狀，滑輪式電源引入器或滑輪引入器。

4、限位器

為防止吊鉤超出上升限位位置，造成鋼絲繩被拉斷的事故，或下降時超出極限置，而使導繩器與壓繩棋逢對手擠壓損壞造成鋼絲繩脫離卷筒的事故，采用起升高度限位器，以保證吊鉤到達上、下兩限位置時，及時切斷起升電動機的供電，即通過導繩器迫使限位桿運動，切斷起升開關，保證安全。

5、防爆電動機

防爆電動葫蘆用防爆電機系專用制造的全粉筆錐形轉子異步電動機。

?
